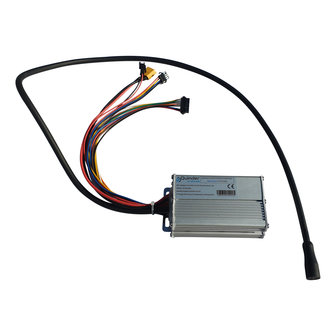

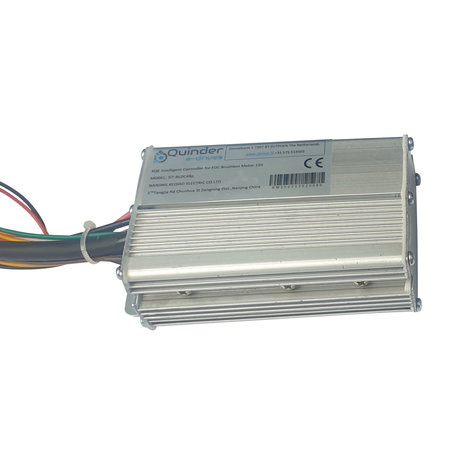

Quinder Brushless BLDC Controller 48V

Deze 48V Controller voor koolborstelloze motoren is speciaal ontwikkeld voor de Quinder Brushless 48V 8" HUB motor. De Controller kan plug-and-play op deze motor worden aangesloten. De controller is onderdeel van een set waarbij ook de gashendel en de FWD/REV plug-and-play kunnen worden aangesloten op deze controller.

Kabels

1. 48Volt voedings kabel bestaande uit 48V + en 48V -. Let op dat deze kabels nooit mogen worden omgedraaid omdat dit de Hall sensoren onherstelbaar beschadigd
2. Uitganskabel naar Brushless Motor bestaande uit: Motor Phase A, Motor Phase B en motor Phase C, Motor Hall Sensor +, Motor Hasll sensor -, Motor Hall Sensor Signal A, Motor Hall Sensor Signal B, Speed signal, Temperature signal
3. Gashendel kabel bestaande uit: RX protocol, TX protocol, 48V+, Key, 48V-, Throttle Hall -, Throttle signaal, Throttle +
4. Luidspreker bestaande uit luidspreker + en luidspreker -
5. Programmeer kabel

Quinder controller specifications

Current limit: 20A +/- 1A
Current nominaal: 10A
Undervoltage: 42V +/-1V
Temp Warning: Temp over 110 degrees - every other second a one second peep Motor shut off
Low voltage warning: 0.2seconds peep 1 second silent
Speed measurement by HALL sensor
Dimensions: 110mm x 70mm x 38mm
