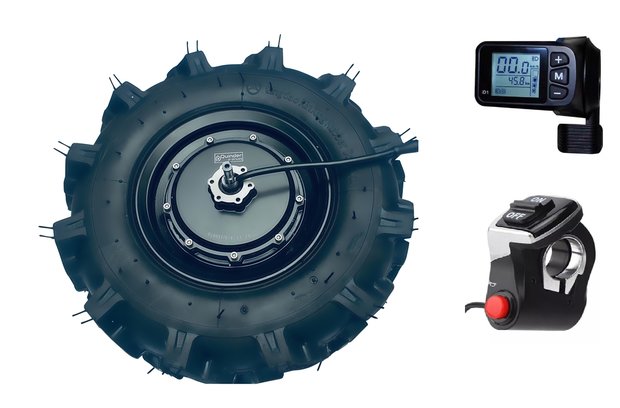

Quinder Brushless HUB motor aandrijfset

Deze hoogwaardige elektrische aandrijfset is in speciaal ontwikkeld voor AGRO toepassingen. Dankzij brushless technologie is deze motor in staat om langdurig veel kracht te leveren. De maximale snelheid van de motor met een standaard 4.00-8 tractor band is ongeveer 6km/u. De motor wordt compleet geleverd met een bijpassende BLDC Controller, een display gashendel en een FWD/REV switch.

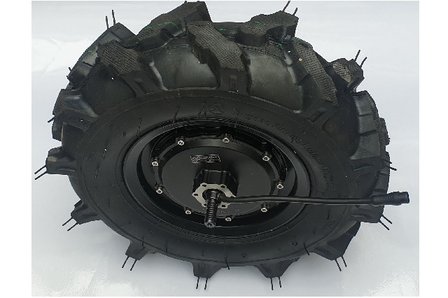

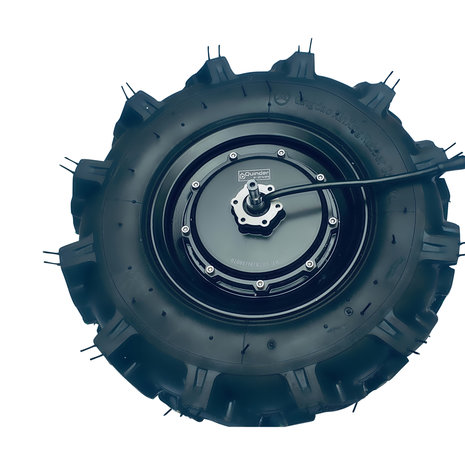

HUB Motor

De Hub motor bestaat uit een 8 inch velg met een 4.00-8 tractor profielband. Hiermee is de HUB motor vergelijkbaar in afmetingen met een kruiwagenwiel. De inbouwmaat van de motor is 138mm en vergelijkbaar met het voorwiel van een fiets. De motor wordt plug/and/play aangesloten op de controller. De motor kent een bouwkwlaiteit van IP66 en heeft een zwarte coating afwerking. De gemonteerde band heeft een breedte van ongeveer 10cm. Het vermogen van de motor bedraagt 550Watt en het is een 48V systeem.

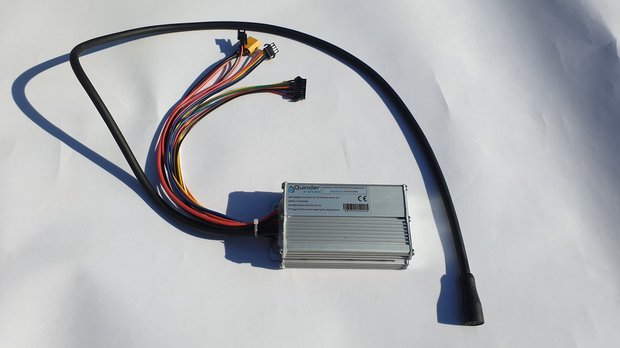

BLDC Controller

De BLDC Controller is de centrale unit van de set. Verschillende specificaties van de motor zijn hierin geprogrammeerd. Motor, gashendel en fwd/rev kunnen plug-and-play op de 48V brushless DC Controller worden aangesloten.

Optionele programmeerbare BLDC Controller

De optioneel leverbare BLDC Controller biedt de mogelijkheid om de rij-eigenschappen van de motor aan te passen. Om dit te kunnen doen is er een programmeerset nodig. Er zijn drie mogelijkheden: 1. De set is nodig om éénmalig tot de juiste afstelling te komen, u kunt het beste een set tijdelijk lenen. 2 Regelmatig moeten rij-eigenschappen worden aangepast. Koop is de beste optie. 3. U weet precies welke settings nodig zijn, wij kunnen het voor u aanpassen tegen een vergoeding. De interface voor het werken met de programmeerset is in het Chinees maar met de handleiding ernaast eenvoudig zelf uit te voeren. Om een beeld te krijgen van de specificaties die kunnen worden aangepast kunt u hier de handleiding downloaden. Het aanpassen gebeurt met de app: rewrite. Na de aanpassing kan het bestand worden ge-upload met de app: ProClient. Hier kunt u de instructies daarvoor downloaden. Omdat het niet mogelijk is de configuratie van de controller te downloaden is het belangrijk de standaard configuratie als file te hebben om deze in de rewrite app te kunnen uploaden. Deze files kunnen wij wegens technische redenen niet als link opnemen maar kunt u bij ons opvragen.

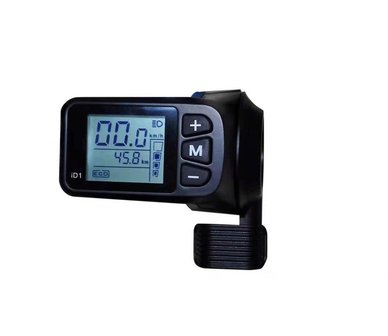

Duimgashendel

De programmeerbare duimgashendel is zo ingesteld dat de motor een maximale snelheid heeft van 6km/u vooruit en een maximale snelheid van 3km/u achteruit. Bij het loslaten van het gas loopt de motor zo goed als vrij. Op de bijbehorende display throttle kunnen 3 rij-modi worden geselecteerd; ECO = max 2km/u MID = max 4km/u en High = max 6km/u. Klik op deze link om een handleiding van de display throttle te downloaden.

FWD/REV switch

Naast de gashendel is er een schakelaar voor de bediening van vooruit en achteruit alsmede de bediening van de claxon. Zowel de display throttle alsmede deze FWD/REV schakelaar zijn gemaakt voor een 22mm buis. De onderdelen zijn plu-and-play aan te sluiten op de controller.

Toepassingen

Deze Quinder HUB motoren zijn oorspronkelijk ontwikkeld in samenwerking met Gebr. Ezendam uit Borne voor verschillende schoffel applicaties. Inmiddels worden de motoren ook toegepast in robot technologie en allerhande applicaties waarbij loopsnelheid gecombineerd moet worden met veel trekkracht.

Quinder e-drives

Quinder e-drives is een nieuw merk op de markt voor elektrische aandrijvingen met een hoog koppel en een laag toerental. Naast HUB motoren heeft Quinder ook Transaxles waarbij de elektromotor via een differentieel gekoppeld is aan een 2-wielige aandrijving. Quinder is ontstaan uit een samenwerking tussen DaviLot, een Taiwanees ontwikkelburo en een Chineese producent.

Toepassing

Quinder e-drives worden veel toegepast in elektrische aandrijvingen voor kwekerijtechniek. Maar ook in de bouw, waar steeds meer vraag komt naar schone en stille aandrijvingen weten ze de Quider e-drives te vinden voor uiteenlopende toepassingen.
